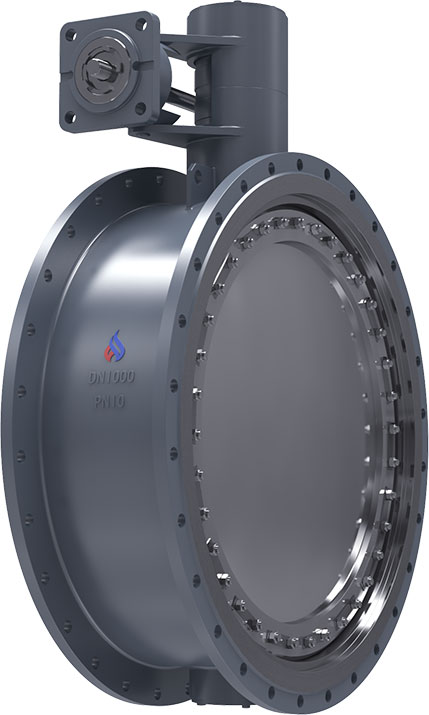

32с916нж Затвор стальной дисковый с уплотнением из нержавеющей стали

Современные дисковые затворы выполняют функции управления и запирания потоков различных рабочих сред (неагрессивных сред: пар, вода, нефтепродукты, природный газ) Особенности их конструкции в отличии от шаровых кранов и классических дисковых затворов в том, что конструкция носит разгруженный характер. Так как запирание потока происходит плавающей заслонкой при прижатии ее к седлу в крайней точке поворота, то при этом трение диска и седла происходит только в отрезке 5-8 градусов от общего угла поворота. Эта особенность конструкции позволяет использовать дисковый затвор долгое время без изнашивания уплотнения (порядка 15 лет) и иметь около 20 тыс. циклов работы. Другое преимущество данной конструкции состоит в том, что уменьшается крутящий момент на штоке. Следовательно, можно применить электропривод меньшей мощности. Также уменьшаются габариты привода, масса и стоимость. Дисковые поворотные затворы выдерживают давление до 160 кгс/кв. см и температуру рабочей жидкости от -50 до +550 град.С. Герметичность запирания соответствует по классу А.

Характеристики 32с916нж

• Назначение: запорно - регулирующая арматура
• Диаметр условного прохода DN мм: 100-1600 мм.
• Номинальное давление PN МПа (кгс/см2): 0.6-2.5 МПа (6-25 кгс/см2)
• Температура рабочей среды: от -60° до 425°С
• Климатическое исполнние: У, УХЛ
• Материал корпуса: углеродистая сталь
• Управление: под привод, ручное
• Присоединение к трубопроводу: Array
• Гарантии: 18 месяцев со дня ввода в эксплуатацию, 24 месяца с момента отгрузки.
